PLANETENGETRIEBE SG SERIES


RTA stellt exklusiv die neue Produktpalette von Planetengetrieben der SG-Serie vor, die hohe Leistungen mit einer optimalen Zuverlässigkeit vereint und eine perfekte PLUG AND GO Lösung mit Stepper-Motoren und SANYO DENKI Servosystemen darstellt.
WESENTLICHE MERKMALE:


  • Große Produktpalette, die ab Lager bei RTA vollständig verfügbar ist

  • Montage und professionelle Prüfung, die mit Stepper-Motoren und SANYO DENKI Servosystemen gekoppelt bei RTA durchgeführt werden

  • Ausgezeichnete radiale und axiale Lastkapazität

  • Erhöhte Geräuschlosigkeit

  • Hohe Präzision

  • Erhöhte nominale und beschleunigende Drehmomente

  • IP64-Schutzgrad


100x100!_550x200_712x

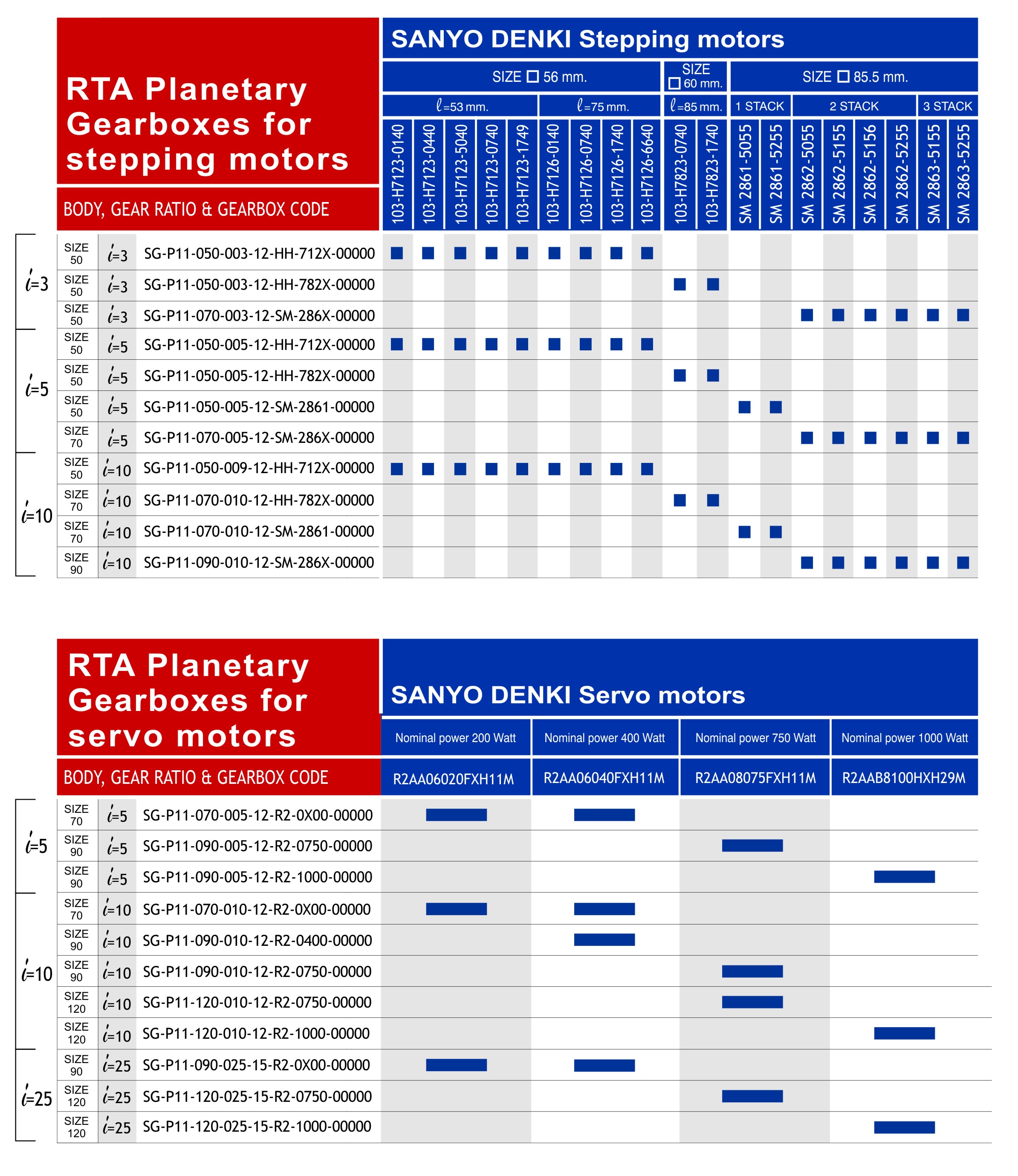

UNTERSETZUNGSGETRIEBE FÜR STEPPER-MOTOREN

Modellname Körper des Getriebes (mm) Untersetzungsverhältnis Maximale Geschwindigkeit (min-1) Spiel (arcmin) Notfalldrehmoment (Nm) Koppelbare Motoren (Flanschabmessung)
SG-P11-050-003-12-HH-712X-00000 60 i=03 4000 12' 28 NEMA 23
SG-P11-050-003-12-HH-782X-00000 60 i=03 4000 12' 28 60 mm.
SG-P11-070-003-12-SM-286X-00000 85 i=03 4000 12' 60 NEMA 34
SG-P11-050-005-12-HH-712X-00000 60 i=05 5000 12' 30 NEMA 23
SG-P11-050-005-12-HH-782X-00000 60 i=05 5000 12' 30 60 mm.
SG-P11-050-005-12-SM-2861-00000 85 i=05 5000 12' 30 NEMA 34
SG-P11-070-005-12-SM-286X-00000 85 i=05 5000 12' 70 NEMA 34
SG-P11-050-009-12-HH-712X-00000 60 i=09 6000 12' 28 NEMA 23
SG-P11-070-010-12-HH-782X-00000 60 i=10 6000 12' 60 60 mm.
SG-P11-070-010-12-SM-2861-00000 85 i=10 6000 12' 60 NEMA 34
SG-P11-090-010-12-SM-286X-00000 85 i=10 6000 12' 150 NEMA 34
100x100!_img_3

UNTERSETZUNGSGETRIEBE FÜR SERVOMOTOREN

Modellname Körper des Getriebes (mm) Untersetzungsverhältnis Maximale Geschwindigkeit (min-1) Spiel (arcmin) Notfalldrehmoment (Nm) Koppelbare Motoren (Flanschabmessung)
SG-P11-070-005-12-R2-0X00-00000 60 i=05 5000 12' 70 60 mm.
SG-P11-090-005-12-R2-0750-00000 80 i=05 4500 12' 160 80 mm.
SG-P11-090-005-12-R2-1000-00000 90 i=05 4500 12' 160 100 mm.
SG-P11-070-010-12-R2-0X00-00000 60 i=10 6000 12' 60 60 mm.
SG-P11-090-010-12-R2-0400-00000 80 i=10 6000 12' 150 60 mm.
SG-P11-090-010-12-R2-0750-00000 80 i=10 6000 12' 150 80 mm.
SG-P11-120-010-12-R2-0750-00000 80 i=10 6000 12' 150 80 mm.
SG-P11-120-010-12-R2-1000-00000 100 i=10 5000 12' 300 100 mm.
SG-P11-090-025-15-R2-0X00-00000 80 i=25 4000 12' 160 60 mm.
SG-P11-120-025-15-R2-0750-00000 100 i=25 4500 12' 360 80 mm.
SG-P11-120-025-15-R2-1000-00000 100 i=25 4500 12' 360 100 mm.
