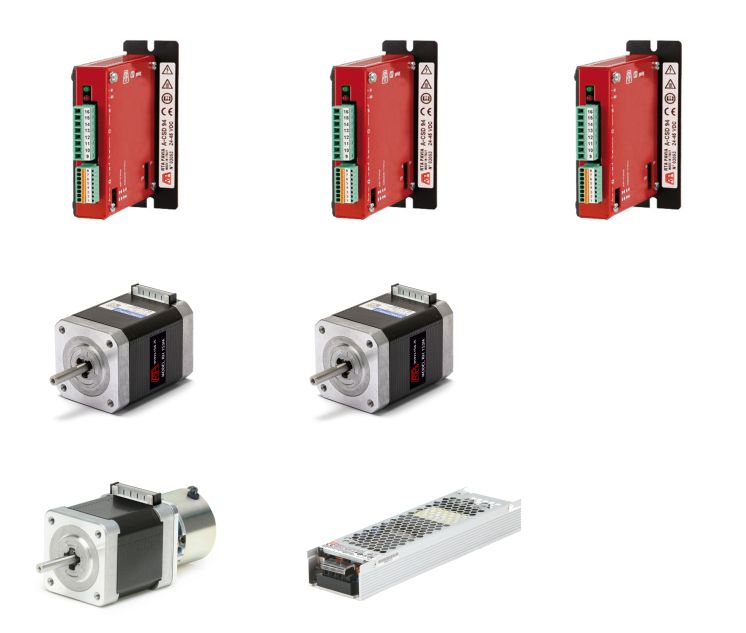

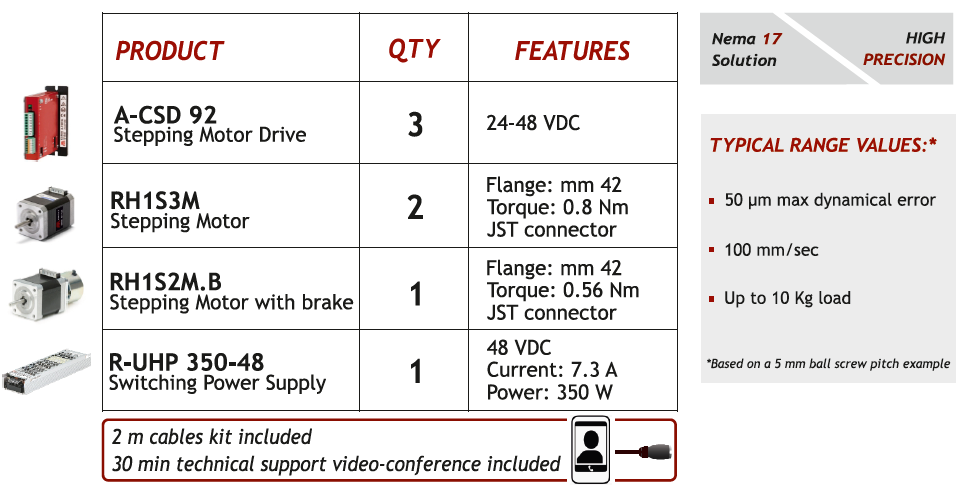

KIT CNC 02 ( 3X A-CSD 92 + 2X RH1S3M + 1X RH1S2M.B + 1X R-UHP 350-48)
Einleitung
High-Performance Power KIT, komplett mit SANYO DENKI Schrittmotoren und RTA-Antrieben. Die ideale Lösung zum Aufbau eines CNC-Systems.
Main advantages:
Die wichtigsten Vorteile:
►Power Versorgungsspannung bis zu 48 Vdc: garantiert eine Leistung und Performance, die den integrierten Schaltkreisen überlegen ist
►Schrittmotoren mit hohem Drehmoment: ein Drehmoment/Dimensionen-Verhältnis von absolutem Wert.
►30 Minuten der technischen telefonischen Unterstützung sind im Angebot enthalten
Technische Daten
Drive A-CSD 92
► Version: Drive in einem Metallkasten 90 x 99 x 21 mm untergebracht, mit Steckverbindern ausgestattet.
► Bereich der Betriebsspannungen: 24-48 Vdc.
► Strombereich: 2,4-4 Ampere. Einfache Einstellung der Werte mittels Dip-Schalter.
► Mikroschritt: 400, 500, 800, 1.000, 1.600, 2.000, 3.200 und 4.000 Schritte/Umdrehung. Einstellung mittels Dip-Schalter.
► Schutzfunktionen:
-Schutz gegen Unter- und Überspannung.
-Schutz gegen Kurzschluss an den Motorausgängen.
-Schutz gegen Übertemperatur mit Thermosensor.
► Gewährleistung: 24 Monate.
► Version: Drive in einem Metallkasten 90 x 99 x 21 mm untergebracht, mit Steckverbindern ausgestattet.
► Bereich der Betriebsspannungen: 24-48 Vdc.
► Strombereich: 2,4-4 Ampere. Einfache Einstellung der Werte mittels Dip-Schalter.
► Mikroschritt: 400, 500, 800, 1.000, 1.600, 2.000, 3.200 und 4.000 Schritte/Umdrehung. Einstellung mittels Dip-Schalter.
► Schutzfunktionen:
-Schutz gegen Unter- und Überspannung.
-Schutz gegen Kurzschluss an den Motorausgängen.
-Schutz gegen Übertemperatur mit Thermosensor.
► Gewährleistung: 24 Monate.
MOTOR RH1S3M
► Flange: 42 mm
► Haltedrehmoment: 80 Ncm
► Flange: 42 mm
► Haltedrehmoment: 80 Ncm
POWER SUPPLY R-UHP 350-48
►AC input voltage range: 90-264 VAC
►Output: 12 VDC, 24 VDC, 48 VDC
►Power: 350 W
►CCC, UL, CUL, TUV, CB and CE certification
►AC input voltage range: 90-264 VAC
►Output: 12 VDC, 24 VDC, 48 VDC
►Power: 350 W
►CCC, UL, CUL, TUV, CB and CE certification
